Lunghezza delle fibre di vetro: perché determina il limite massimo di prestazioni dei materiali compositi

Stessa formulazione di PA66, stesso carico convenzionale di fibre di vetro corte, ma la resistenza alla trazione della parte stampata a iniezione è solo la metà di quella della parte stampata a compressione.

L'ingegnere dei materiali era perplesso: se le materie prime e il contenuto di fibre sono esattamente gli stessi, perché c'è una differenza di prestazioni così enorme?

La risposta si riassume in sole due parole:lunghezza della fibra.

Durante lo stampaggio a iniezione, le forze di taglio ad alta velocità all'interno della vite possono rompere le fibre di vetro fino a una lunghezza media di appena200–400 μm. Al contrario, il processo di stampaggio a compressione più delicato consente alle fibre di vetro di mantenere lunghezze di2–4 mm o anche più lungo.

L'effetto di rinforzo delle fibre di vetro dipende fondamentalmente darapporto d'aspetto della fibra (L/D)Più lunga è la fibra e maggiore è il rapporto d'aspetto, più efficientemente lo stress può essere trasferito tra la matrice di resina e le fibre, innalzando in definitiva il limite massimo di resistenza del composito.

Il modello Kelly-Tyson: l'equazione fondamentale alla base del rinforzo con fibre

Nel 1965, Kelly e Tyson proposero il modello di estrazione a singola fibra, che da allora è diventato uno dei fondamenti teorici dei materiali compositi rinforzati con fibre. La sua equazione principale è straordinariamente semplice:

Doveσcè la resistenza del composito,σmè la forza della matrice,Vfè la frazione di volume delle fibre eσfè la resistenza della fibra.

Il significato fisico della lunghezza critica della fibra (Lc)

Lo sforzo di taglio all'interfaccia fibra-matrice deve agire su una lunghezza di fibra incorporata sufficiente per trasferire efficacemente il carico dalla matrice alla fibra.

DoveDè il diametro della fibra eτè la resistenza al taglio interfacciale.

• Lunghezza della fibra > 740 μm:Rinforzo effettivo
• Lunghezza della fibra L'efficienza del rinforzo cala drasticamente
• Lunghezza della fibra ≈ 200 μm:Ben al di sotto della lunghezza critica, con conseguente significativa riduzione dell'efficienza del rinforzo.

Resistenza al taglio interfacciale τ: la variabile chiave spesso trascurata

Nel modello Kelly-Tyson,τdetermina la lunghezza critica della fibraLcMaggiore è la resistenza al taglio interfacciale, minore è la lunghezza critica della fibra, consentendo alle fibre più corte di trasportare carichi in modo più efficace.

1. Attrito fisico:Incastro meccanico tra la superficie ruvida della fibra e la matrice polimerica.
2. Interazione chimica:Interazioni chimiche tra i trattamenti superficiali delle fibre o gli agenti accoppianti e la matrice polimerica.

Per il PP rinforzato con fibra di vetro, ad esempio, l'uso diPP-g-MAHpuò migliorare significativamente l'adesione interfacciale e ridurre la lunghezza critica delle fibre.

La trappola del rapporto d'aspetto

Molti farmacisti si concentrano principalmente suContenuto di fibra di vetro (% in peso)mentre si guardalunghezza della fibraQuesto è uno dei più grandi fraintendimenti riguardanti le materie plastiche rinforzate con fibre.

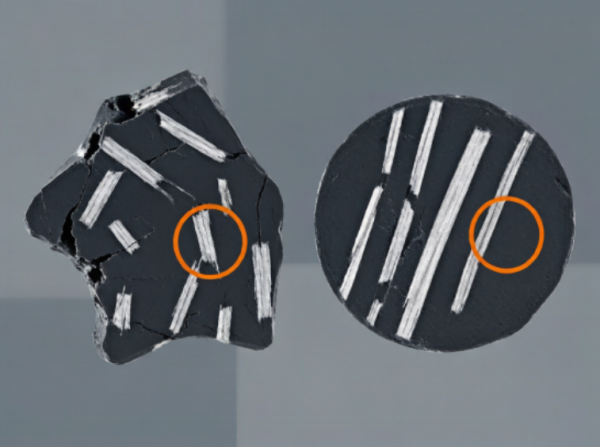

La distinzione fondamentale traFibra di vetro lunga (LGF)EFibra di vetro corta (SGF)Non si tratta quindi semplicemente del contenuto di fibre, ma della capacità di mantenere un rapporto d'aspetto delle fibre sufficientemente elevato dopo la lavorazione.

Confronto tra soluzioni: fibra corta, fibra lunga e fibra continua.

Raccomandazioni pratiche per la formulazione

1. Sistema a fibra di vetro corta/ Parti stampate a iniezione

• Durante l'estrusione bivite, le fibre di vetro devono essere introdotte attraverso unmangiatoia laterale. Mantenere la velocità della vite al di sotto300 giri al minutoper ridurre al minimo la rottura delle fibre.
• Durante lo stampaggio a iniezione, utilizzare unvalvola più grande e velocità di iniezione opportunamente controllataper ridurre la rottura secondaria delle fibre.
• La lunghezza delle fibre deve essere valutatadopo l'elaborazione, piuttosto che basarsi esclusivamente sulla lunghezza iniziale della fibra.

2. Sistema a fibra di vetro lunga/ Stampaggio a compressione e LFT

• Lunghezza iniziale della fibra di vetro:10–25 mm, incorporati attraverso processi di impregnazione specializzati comeGMT o LFT-D.
• La lunghezza finale della fibra può essere mantenuta approssimativamente2–6 mm.

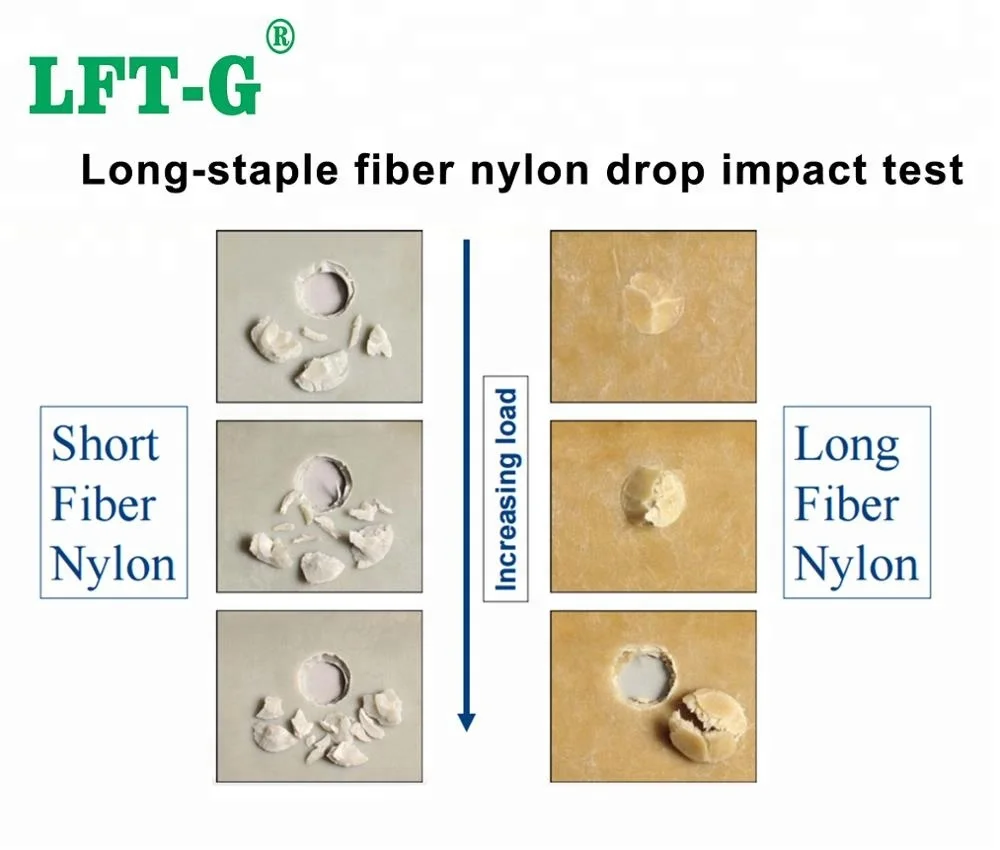

• La resistenza alla trazione può essere sostanzialmente superiore a quella dei componenti convenzionali rinforzati con fibre corte.
• I costi dei materiali possono aumentare20–30%Tuttavia, nelle applicazioni strutturali, il miglioramento delle prestazioni può compensare ampiamente il costo aggiuntivo.

3. Selezione dell'agente di accoppiamento

Modalità di guasto comuni
