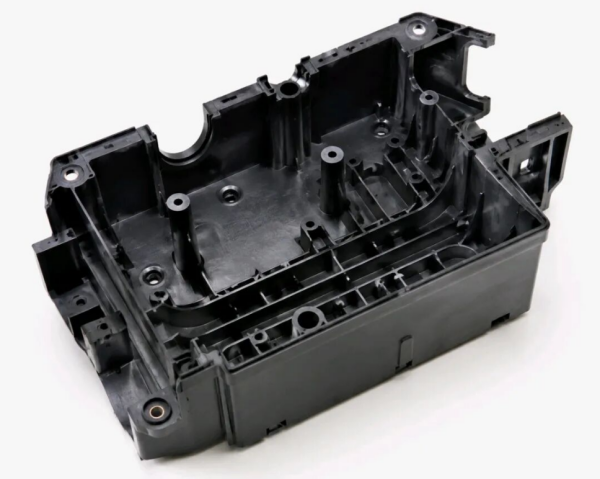

3 difetti critici nascosti all'interno di parti in plastica ad alto riempimento e a parete spessa
Materie plastiche ad alto contenuto di fibra di vetro e cariche minerali sono ampiamente utilizzate nelle applicazioni strutturali automobilistiche, negli elettrodomestici e nell'industria perché offrono eccellente rigidità, resistenza e stabilità dimensionale.
Tuttavia, i componenti stampati a parete spessa realizzati con plastiche altamente caricate sono molto soggetti a difetti interni nascosti, tra cui vuoti interni, delaminazione e tappi freddi.
Poiché questi difetti sono nascosti sotto la superficie, spesso non possono essere rilevati tramite la normale ispezione visiva. Durante il funzionamento effettivo, i difetti interni possono diventare aree di concentrazione delle tensioni, causando crepe, perdite, guasti improvvisi e costosi scarti di lotti.
Indice dei contenuti
-
Perché le parti in plastica a parete spessa e altamente caricate sono più soggette a difetti interni?
-
Vuoti interni / cavità da ritiro
-
Delaminazione / separazione degli strati
-
Tappi freddi / macchie scure interne
1. Perché le parti in plastica a parete spessa e altamente caricate sono più soggette a difetti interni?
Rispetto alle plastiche altamente caricate, le plastiche convenzionali non caricate presentano generalmente una migliore fluidità e un comportamento di ritiro più uniforme, con conseguenti minori rischi di stampaggio.
Tuttavia, dopo l'aggiunta di grandi quantità di fibra di vetro o cariche minerali, la viscosità del fuso aumenta notevolmente. Il materiale diventa più difficile da far scorrere, riempire e compattare durante lo stampaggio a iniezione.
Due principali sfide delle strutture a parete spessa
1. Percorsi di flusso più lunghi e raffreddamento non uniforme
Durante lo stampaggio a iniezione, la plastica fusa a contatto con la superficie più fredda dello stampo solidifica per prima, formando una pelle esterna indurita. Nel frattempo, il materiale interno si raffredda molto più lentamente, creando una grande differenza di temperatura tra superficie e nucleo.
2. Maggiore ritiro da raffreddamento nelle sezioni spesse
Le sezioni spesse subiscono un maggiore ritiro volumetrico durante il raffreddamento. Mantenere una pressione di compattazione sufficiente e ottenere una fusione uniforme del materiale diventa molto più difficile.
Quando il flusso del fuso, il trasferimento di calore o il legame molecolare diventano sbilanciati, all'interno del componente possono formarsi difetti interni nascosti.
Questi difetti sono spesso invisibili durante la normale ispezione visiva e di solito richiedono analisi distruttive della sezione o metodi avanzati di ispezione non distruttiva come la scansione CT.

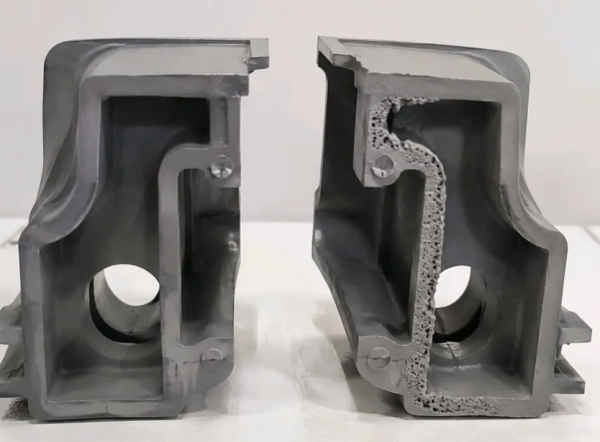

2. Vuoti interni / cavità da ritiro: aree cave nascoste all'interno di parti strutturali
1. Caratteristiche del difetto
La superficie esterna del componente può apparire completamente normale senza difetti visibili. Tuttavia, dopo aver aperto la sezione a parete spessa mediante taglio, è possibile osservare vuoti o cavità interne irregolari.
Questi vuoti interni riducono l'area effettiva portante e indeboliscono significativamente le prestazioni strutturali. Sotto sollecitazioni meccaniche, i componenti possono creparsi o rompersi, mentre le parti di tenuta possono sviluppare problemi di perdita.

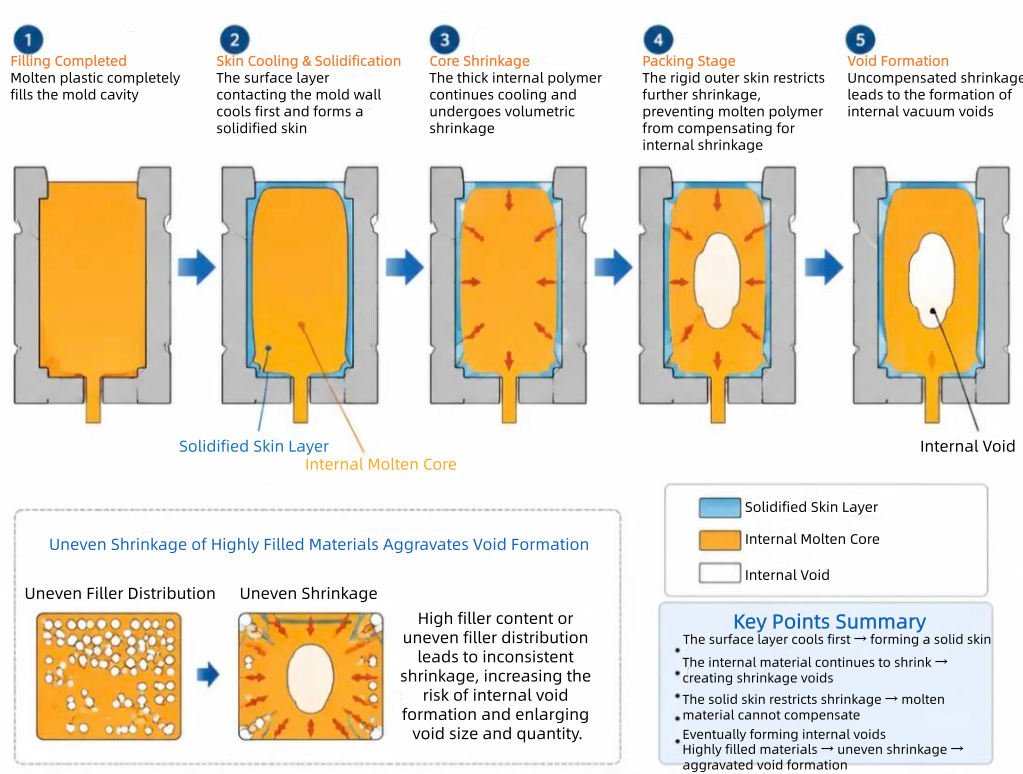

2. Meccanismo di formazione
Dopo che la plastica fusa riempie completamente la cavità dello stampo, il materiale a contatto con la parete dello stampo si raffredda e solidifica per primo, creando un guscio esterno rigido.
La plastica fusa interna continua a raffreddarsi e a ritirarsi. Tuttavia, lo strato esterno indurito limita un'ulteriore contrazione.
Durante la fase di compattazione, non è disponibile una quantità sufficiente di materiale fuso per compensare il ritiro, formando infine vuoti interni sotto vuoto.
Per i materiali altamente caricati, il ritiro non uniforme tra la matrice polimerica e le cariche può aumentare ulteriormente il rischio di formazione di vuoti.
3. Cause principali
-
Spessore locale della parete eccessivo o transizioni improvvise dello spessore della parete.
-
Elevato tasso di ritiro del materiale.
-
Pressione di iniezione o pressione di compattazione insufficiente.
-
Posizione del punto di iniezione troppo lontana dalle aree a parete spessa.
-
Sfiato dello stampo insufficiente o progettazione impropria dei canali di raffreddamento.
4. Soluzioni di miglioramento
① Ottimizzazione della progettazione del componente
-
Mantenere uno spessore uniforme della parete in tutto il componente.
- Aggiungere strutture cave, nervature o caratteristiche di riduzione del materiale nelle aree spesse per ridurre l'eccessivo accumulo di materiale.
② Ottimizzazione della selezione dei materiali
- Selezionare plastiche altamente caricate con basso ritiro e buona fluidità.
- Garantire una dispersione uniforme del riempitivo per migliorare la stabilità dimensionale e ridurre lo stress interno.
③ Ottimizzazione del processo di stampaggio a iniezione
- Aumentare la temperatura del fuso e la temperatura dello stampo per rallentare la solidificazione prematura della superficie.
- Prolungare il tempo di mantenimento della pressione e applicare una pressione di mantenimento a più stadi per fornire una compensazione continua del materiale durante il ritiro di raffreddamento.
④ Ottimizzazione della progettazione dello stampo
- Posizionare il punto di iniezione più vicino alle aree con pareti spesse per accorciare i percorsi di flusso e ridurre la perdita di pressione.
- Aggiungere canali di sfiato vicino alle sezioni spesse per migliorare l'eliminazione dei gas.
- Applicare canali di raffreddamento conformali per ottenere una distribuzione più uniforme della temperatura dello stampo.

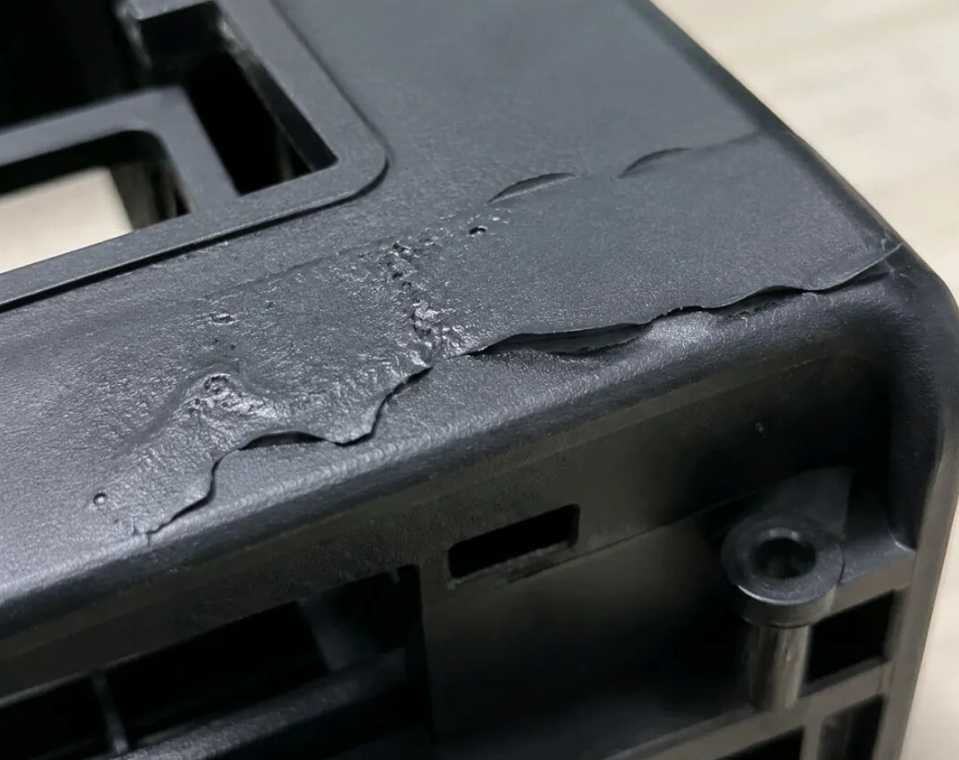

3. Delaminazione / Separazione tra strati: strati nascosti che riducono drasticamente la resistenza meccanica
1. Caratteristiche del difetto
Un'ispezione della sezione trasversale rivela evidenti strutture stratificate, indicando che gli strati di materiale non sono riusciti a fondersi correttamente tra loro.
Gli strati possono separarsi facilmente lungo l'interfaccia debole anche sotto sollecitazioni meccaniche relativamente basse.
Questo difetto causa una significativa riduzione della resistenza all'impatto e della resistenza alla flessione, rendendolo uno dei difetti interni più gravi nei componenti strutturali in plastica.
2. Meccanismo di formazione
Le plastiche altamente caricate hanno una viscosità del fuso più elevata e una fluidità inferiore rispetto ai materiali non caricati. Durante il riempimento dello stampo, il fuso può dividersi in più fronti di flusso.
Quando diversi flussi di fuso con temperature e velocità di scorrimento differenti si incontrano, le catene polimeriche potrebbero non riuscire a compenetrarsi e fondersi correttamente.
Dopo il raffreddamento, all'interno del componente si forma uno strato di separazione permanente.
Velocità di iniezione elevate possono generare effetti di getto e un flusso instabile nella cavità, mentre il riflusso del fuso durante il riempimento può intensificare ulteriormente la delaminazione.
3. Cause principali
- La temperatura del fuso e la temperatura dello stampo sono troppo basse, causando una scarsa fluidità del materiale.
- Più punti di iniezione creano fronti di flusso separati con angoli di unione eccessivi.
- La velocità di iniezione è troppo elevata, causando difetti di getto.
- Un'asciugatura insufficiente dei materiali plastici consente all'umidità di impedire una corretta fusione tra gli strati di fuso.
4. Soluzioni di miglioramento
① Aumentare la temperatura per migliorare la fluidità
- Aumentare sia la temperatura del cilindro sia la temperatura dello stampo per ridurre la viscosità del fuso e favorire una migliore fusione tra i fronti di flusso.
② Ottimizzare la progettazione del canale di alimentazione e del punto di iniezione dello stampo
- Ridurre il numero di punti di iniezione ove possibile.
- Ridurre al minimo l'angolo tra i flussi di fuso convergenti.
- Progettare transizioni fluide dei canali di alimentazione per prevenire effetti di getto e comportamenti di riempimento instabili.
③ Regolare i parametri di iniezione
- Applicare un'iniezione a più stadi con riempimento controllato a bassa velocità nelle aree critiche.
- Prevenire gli effetti di getto ed evitare un riflusso instabile del fuso durante il riempimento.
④ Migliorare la preparazione del materiale
- Asciugare accuratamente le materie prime prima dello stampaggio per rimuovere l'umidità.
- Prolungare adeguatamente la fase di mantenimento della pressione e utilizzare la pressione di mantenimento per migliorare l'adesione tra gli strati.

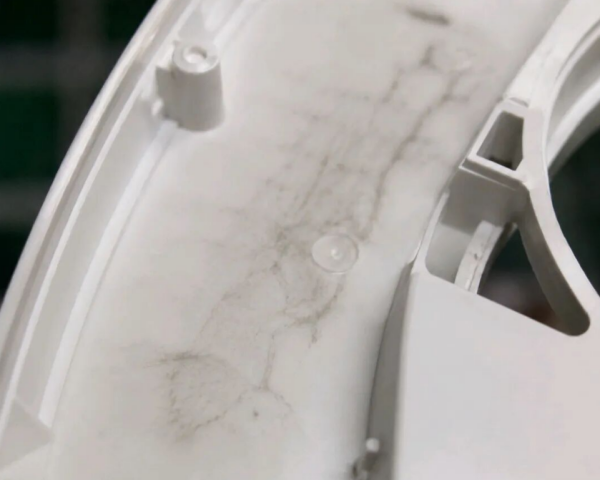

4. Tappi freddi / Macchie scure interne: difetti estetici combinati con aree nascoste di concentrazione dello stress
1. Caratteristiche dei difetti
Striature e macchie scure, opache o satinate possono comparire sulla superficie o all'interno del componente.
Questi difetti sono generalmente causati da una distribuzione non uniforme del riempitivo, da un flusso del materiale fuso instabile o da una fusione insufficiente tra diverse regioni del materiale.
Oltre ad alterare l'aspetto, queste aree presentano spesso una minore resistenza di adesione e diventano potenziali zone di concentrazione delle tensioni, riducendo l'affidabilità complessiva del componente.
2. Meccanismo di formazione
Una porzione di materiale a bassa temperatura accumulata nel sistema di canali o nella parte anteriore del cilindro può entrare nella cavità dello stampo insieme al normale flusso di plastica fusa.
Poiché il materiale freddo e il materiale fuso caldo presentano notevoli differenze di temperatura e viscosità, non è possibile ottenere una fusione completa.
Il grumo freddo rimane intrappolato all'interno o vicino alla superficie del pezzo stampato, creando macchie di colore scuro o segni irregolari.
Per i componenti a parete spessa, il flusso del materiale fuso spesso si divide in più correnti, aumentando la possibilità che il materiale freddo rimanga intrappolato e formi difetti interni.
3. Cause comuni
- La temperatura del materiale fuso o dello stampo è troppo bassa.
- La velocità di iniezione è troppo lenta, consentendo al fronte del materiale fuso di raffreddarsi prematuramente.
- Un'eccessiva ramificazione dei canali aumenta le aree non necessarie di convergenza del materiale fuso.
- Uno sfiato insufficiente causa gas intrappolato intorno alle regioni con materiale freddo.
4. Soluzioni di miglioramento
① Aumentare la temperatura per ridurre le differenze termiche
- Aumentare la temperatura del cilindro e dello stampo per migliorare le condizioni di fusione e favorire una migliore fusione.
② Ottimizzare la velocità di iniezione
- Aumentare adeguatamente la velocità di iniezione per ridurre il tempo di riempimento e limitare il raffreddamento prematuro del fronte del materiale fuso.
③ Migliorare la progettazione dello stampo
- Semplificare i sistemi di canali per ridurre i punti di unione del flusso non necessari.
- Aggiungere pozzetti per il materiale freddo per catturare il materiale a bassa temperatura prima che raggiunga le aree critiche.
④ Ottimizzazione aggiuntiva
- Migliorare lo sfiato nelle aree di convergenza del flusso del materiale fuso.
- Aggiungere modificatori di flusso appropriati quando necessario per migliorare la compatibilità del materiale fuso e le prestazioni di lavorazione.
Conclusione: prevenire i difetti interni richiede l'ottimizzazione del materiale, del processo e dello stampo
Per i componenti in plastica a parete spessa con elevato contenuto di riempitivo, i difetti interni sono spesso invisibili durante le ispezioni convenzionali, ma possono influire seriamente sull'affidabilità a lungo termine, sulle prestazioni meccaniche e sulla sicurezza del prodotto.
Una soluzione efficace richiede un'ottimizzazione completa della selezione dei materiali, della progettazione del componente, dei parametri di stampaggio a iniezione e della struttura dello stampo.
Selezionando termoplastici rinforzati ad alte prestazioni con ritiro controllato, ottimizzando le condizioni di lavorazione e migliorando la progettazione dello stampo, i produttori possono ridurre significativamente i rischi di vuoti, delaminazione e difetti da grumo freddo.
Per applicazioni strutturali leggere e progetti di sostituzione del metallo, il controllo della qualità interna è essenziale per ottenere prestazioni stabili e una produzione affidabile.
Domande frequenti sui difetti delle plastiche ad alto contenuto di riempitivo
Perché le plastiche rinforzate con fibra di vetro sviluppano vuoti interni?
I vuoti interni si verificano generalmente perché le sezioni spesse subiscono un ritiro di raffreddamento non uniforme. Quando la superficie esterna solidifica prima del nucleo, una compensazione insufficiente della pressione di mantenimento può creare cavità interne.
I difetti interni nei pezzi stampati a iniezione possono essere rilevati visivamente?
No. Molti difetti interni, come vuoti e delaminazione, sono nascosti sotto la superficie e non possono essere identificati tramite una normale ispezione visiva. Sono spesso necessari metodi di ispezione avanzati come la scansione CT o l'analisi di sezioni.
Come possono i termoplastici rinforzati con fibre lunghe migliorare l'affidabilità strutturale?
I termoplastici rinforzati con fibre lunghe offrono un migliore trasferimento del carico, una maggiore resistenza agli urti, una migliore stabilità dimensionale e una riduzione della deformazione rispetto ai materiali convenzionali rinforzati con fibre corte.
