Il ruolo critico del trattamento termico nei compositi termoplastici

I compositi termoplastici (TPC) offrono vantaggi significativi rispetto ai tradizionali compositi termoindurenti, tra cui la rapidità di lavorazione e la possibilità di essere riscaldati e rimodellati più volte. La loro fusione e solidificazione comportano cambiamenti fisici anziché reazioni chimiche, consentendo la riciclabilità e una migliore efficienza produttiva.

Tuttavia, per ottenere prestazioni ottimali è necessario un controllo preciso del processo di trattamento termico. Questo processo include le fasi di riscaldamento, fusione e raffreddamento, con particolare attenzione durante il raffreddamento per garantire che il polimero raggiunga lo stato desiderato.

A differenza dei compositi termoindurenti, in cui il riscaldamento riduce la viscosità e favorisce la gelificazione, la fase di raffreddamento nei TPC è fondamentale per il controllo della cristallinità e delle proprietà finali.

Proprietà termiche dei polimeri

Comprendere il comportamento termico della matrice polimerica è fondamentale per un trattamento termico efficace. I fornitori di materiali in genere forniscono i seguenti parametri chiave:

• Tg (temperatura di transizione vetrosa) : Temperatura alla quale il polimero passa dallo stato vetroso allo stato gommoso.
• Tm (temperatura di fusione) : Temperatura alla quale le regioni cristalline fondono.
• Tp (temperatura di lavorazione) : Intervallo di temperatura per la fusione e la formatura.
• Tc (temperatura di cristallizzazione) : Temperatura alla quale si formano le strutture cristalline durante il raffreddamento.

Queste proprietà vengono solitamente misurate utilizzando la calorimetria differenziale a scansione (DSC), che traccia il flusso di calore in funzione della temperatura.

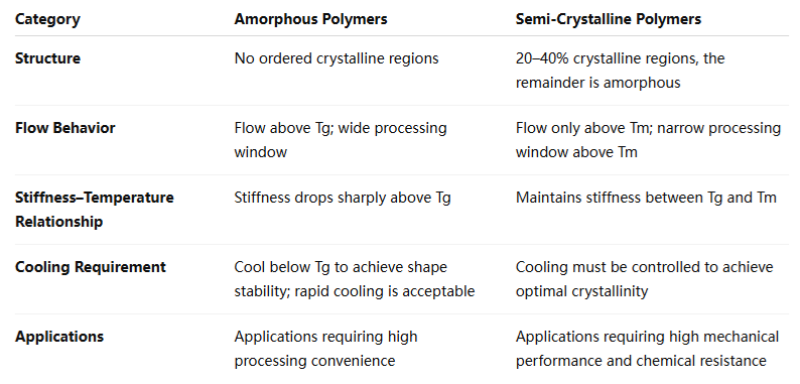

Polimeri amorfi vs. semicristallini

La scelta tra polimeri amorfi e semicristallini influisce notevolmente sui requisiti del trattamento termico.

polimeri amorfi mancano di una struttura cristallina ordinata e iniziano a fluire quando la temperatura supera la Tg. La loro viscosità diminuisce gradualmente con l'aumentare della temperatura, offrendo una finestra di lavorazione relativamente ampia.

polimeri semicristallini In genere contengono il 20-40% di cristallinità. Tra Tg e Tm mantengono la rigidità e iniziano a fluire solo dopo aver raggiunto Tm, con conseguente finestra di lavorazione più ristretta ma prestazioni superiori alle alte temperature.

Riscaldamento e fusione

Durante la fase di riscaldamento, i TPC vengono portati alla temperatura di lavorazione (Tp) per ottenere una viscosità sufficientemente bassa da consentire la formatura senza degradazione termica.

Per i polimeri amorfi la transizione avviene a Tg, mentre per i polimeri semicristallini avviene a Tm. Le schede tecniche dei prodotti in genere definiscono un intervallo di temperatura di lavorazione consigliato.

Per i polimeri ad alte prestazioni come la famiglia PAEK, vengono definiti limiti di temperatura superiori, spesso intorno ai 400 °C, per prevenire l'ossidazione durante la lavorazione.

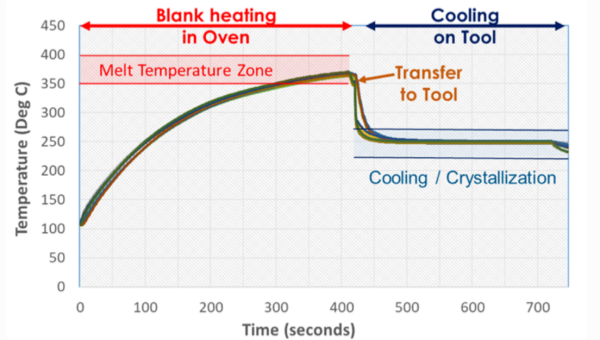

Raffreddamento e solidificazione

Il raffreddamento è la fase più critica per i compositi termoplastici, in particolare per i polimeri semicristallini, perché determina la cristallinità e le prestazioni finali.

I TPC amorfi necessitano solo di un raffreddamento al di sotto della Tg per raggiungere la stabilità dimensionale, consentendo cicli di produzione molto rapidi.

I polimeri semicristallini richiedono un raffreddamento controllato entro l'intervallo Tc per consentire la nucleazione e la crescita dei cristalli.

Cristallinità dei polimeri

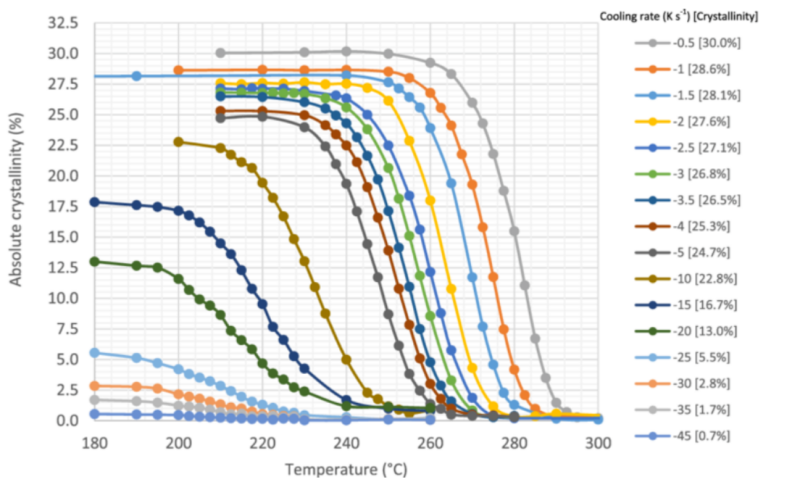

La cristallinità influenza notevolmente la resistenza ambientale e le proprietà meccaniche. I livelli ottimali di cristallinità sono in genere compresi tra il 20% e il 40%.

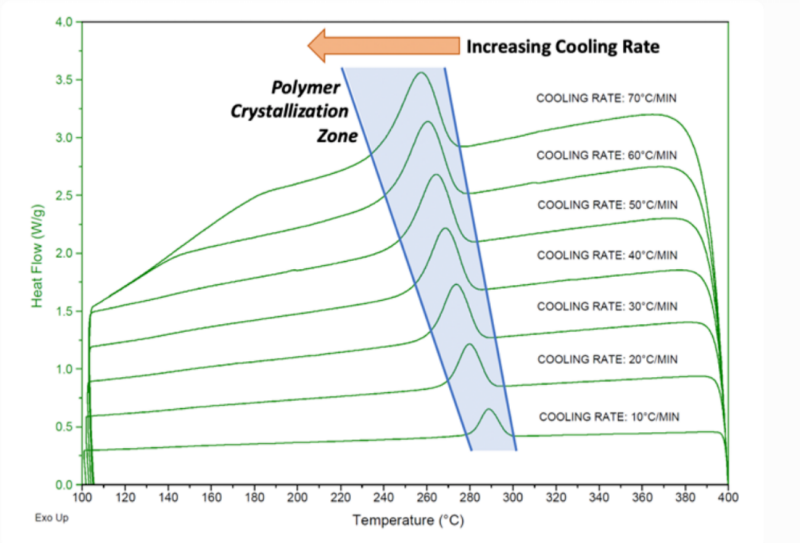

Velocità di raffreddamento più elevate riducono Tc e ampliano la finestra di cristallizzazione, ma un raffreddamento estremamente rapido può portare a una cristallizzazione incompleta.

Cambiamenti dimensionali

Il raffreddamento provoca variazioni di volume nei polimeri semicristallini, generando tensioni interne. Gli strumenti di modellazione predittiva consentono agli ingegneri di compensare questi effetti attraverso una progettazione ottimizzata degli stampi.

Cicli termici ripetuti

I compositi termoplastici possono resistere a molteplici cicli termici come laminazione, consolidamento, formatura e saldatura. Se opportunamente controllati, i termoplastici ad alte prestazioni mantengono proprietà meccaniche stabili anche dopo ripetuti riscaldamenti superiori a Tm.

Conclusione

Il trattamento termico svolge un ruolo fondamentale nell'ottimizzazione delle prestazioni dei compositi termoplastici. Il raffreddamento controlla la cristallinità e la stabilità dimensionale nei sistemi semicristallini, mentre i polimeri amorfi consentono cicli di produzione più rapidi.

Con una corretta gestione termica, i produttori possono realizzare in modo affidabile componenti ad alte prestazioni per settori esigenti come quello aerospaziale e automobilistico.
