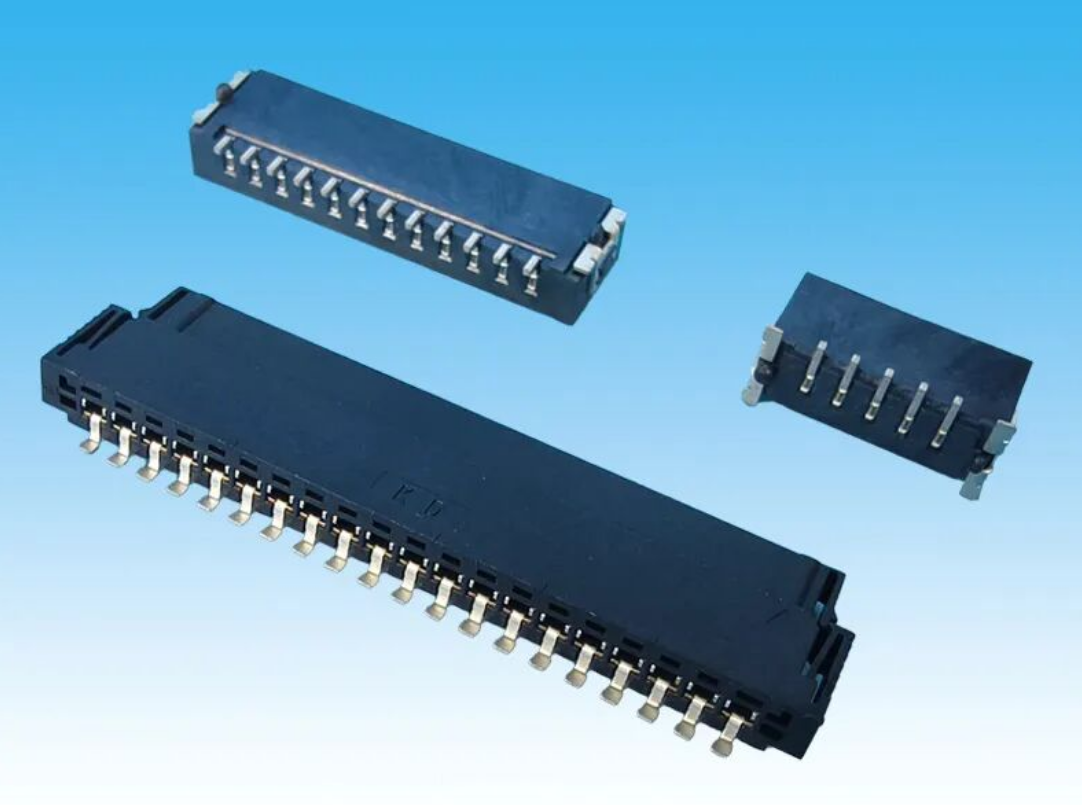

■ Classificazione di precisione degli stampi
In base ai requisiti di precisione dei connettori, gli stampi sono classificati in tre livelli: standard (tolleranza ±0,05 mm), di precisione (±0,02 mm) e di ultra-precisione (±0,01 mm). Ad esempio, un connettore per smartphone con dimensioni di 10 mm × 5 mm × 2 mm e una tolleranza di ±0,01 mm richiede la progettazione di uno stampo di ultra-precisione, combinata con lucidatura a specchio (Ra ≤ 0,1 μm) e un sistema di posizionamento a punto zero.

■ Selezione del materiale dello stampo
Il materiale della cavità influisce direttamente sulla durata dello stampo e sulla precisione del prodotto. L'acciaio P20 (HRC 30–35) è tipicamente utilizzato per i connettori standard; l'S136 (HRC 52–54, resistente alla corrosione) per i connettori di precisione; e l'SKD11 (HRC 60–62, elevata resistenza all'usura) per i connettori di ultraprecisione. In uno dei nostri progetti di stampi per connettori LCP, l'SKD11 con trattamento di nitrurazione ha raggiunto una durata della cavità fino a 1 milione di cicli senza grippaggio superficiale.

■ Strategia di bilanciamento e alimentazione dei cancelli
I canali di iniezione a punta sono adatti per connettori multicavità di piccole dimensioni (ad esempio, connettori da 2,5 mm), con un diametro compreso tra 0,5 e 1,0 mm, consentendo la rimozione automatica del canale. I canali di iniezione sottomarini sono spesso utilizzati per componenti estetici, ma è necessario considerare la concentrazione delle sollecitazioni. In un caso, un canale di iniezione sottomarino ha ridotto la forza di inserimento del connettore del 15%, problema risolto passando a un canale di iniezione a ventaglio. I sistemi a canale caldo sono ideali per la produzione di grandi volumi (ad esempio, connettori per il settore automobilistico), eliminando i segni di fusione a freddo e riducendo gli scarti. Tuttavia, un controllo preciso della temperatura (±1 °C) è fondamentale: per i materiali LCP, la temperatura del canale caldo deve essere mantenuta a 340 ± 2 °C.

■ Bilanciare efficienza e controllo della deformazione
Il tempo di raffreddamento rappresenta oltre il 60% del ciclo di stampaggio a iniezione. Gli stampi per connettori dovrebbero adottare il raffreddamento conformale anziché i tradizionali canali forati. In uno stampo per microconnettori, il raffreddamento conformale stampato in 3D ha ridotto il tempo di raffreddamento da 12 secondi a 6 secondi e la deformazione da 0,05 mm a 0,02 mm. Per i connettori a parete sottile (spessore della parete ≤ 0,5 mm), si raccomandano inserti in rame al berillio, che offrono una conduttività termica cinque volte superiore a quella dell'acciaio.

■ Il “Guardiano Invisibile” dei Prodotti di Precisione
La progettazione del sistema di espulsione deve prevenire la deformazione. Il diametro del perno di espulsione deve essere ≥ 0,8 mm per evitare segni di perno e il bilanciamento dell'espulsione deve essere controllato entro ≤ 0,02 mm. Per i connettori a cavità profonda (ad esempio, connettori D-sub), si raccomanda un sistema combinato di piastra di estrazione e perno di espulsione. In un caso, l'utilizzo dei soli perni di espulsione ha causato una deformazione di 0,1 mm, che è stata ridotta a ≤ 0,03 mm dopo l'adozione di una piastra di estrazione.

■ Catena di processo della produzione di precisione
La produzione degli stampi deve seguire un processo completo: sgrossatura → finitura → trattamento termico → trattamento superficiale. Per la sgrossatura si utilizza la fresatura ad alta velocità (20.000 giri/min), mentre l'elettroerosione a filo consente di ottenere una precisione di finitura di ±0,005 mm. La lucidatura della cavità viene eseguita con carta abrasiva diamantata (da grana 800 a 12.000). In uno stampo di ultra-precisione, le dimensioni della cavità di 10 mm ± 0,005 mm hanno raggiunto un tasso di conformità del 100% mediante ispezione CMM.

■ Ottimizzazione dei parametri di stampaggio di prova
La prova di stampaggio deve convalidare l'intero processo: riempimento, compattazione, raffreddamento ed espulsione. Il tempo di riempimento deve essere ottimizzato mediante simulazione CAE (ad esempio, Moldflow) per garantire una velocità uniforme del fronte di fusione (variazione ≤ 10%). La pressione di compattazione deve essere determinata utilizzando il metodo di controllo del peso, con gradienti di pressione (ad esempio, 60%-40%-20%) allineati con il ritiro del materiale. In un caso, una pressione di compattazione eccessiva ha causato una bava (0,05 mm), che è stata risolta riducendo la pressione e prolungando il tempo di compattazione.

■ Criteri quantitativi di accettazione degli stampi
L'accettazione della muffa deve soddisfare i seguenti criteri:
① Precisione dimensionale (tolleranza della cavità ±0,005 mm)
② Qualità della superficie (Ra ≤ 0,2 μm, assenza di graffi o segni di gas)
③ Durata dello stampo (500.000 cicli per stampi standard; 1.000.000 di cicli per stampi di precisione)
④ Efficienza produttiva (tempo di ciclo ≤ 60 secondi)
