Cristallinità dei compositi termoplastici: una panoramica completa

Astratto

I compositi termoplastici hanno trasformato l'ingegneria dei materiali grazie alla loro riciclabilità, tolleranza ai danni e flessibilità di produzione Al centro della loro performance c'è cristallinità , un fenomeno su scala molecolare che regola quasi tutti i comportamenti dei compositi, dalla resistenza alla trazione alla resistenza chimica.

Nei termoplastici semicristallini come solfuro di polifenilene (PPS) E polieterchetonechetone (PEKK) , la cristallizzazione crea una complessa interazione tra regioni cristalline ordinate E domini amorfi disordinati . Moderne tecnologie di produzione, tra cui posizionamento automatico delle fibre (AFP) E posa automatica del nastro (ATL) , introducono sia opportunità che sfide per il controllo della cristallinità.

Questo rapporto sintetizza i recenti progressi nei meccanismi di cristallizzazione, analizza le relazioni tra i parametri di lavorazione e le prestazioni dei materiali e fornisce spunti per ottimizzare le proprietà dei compositi attraverso la gestione della cristallinità.

Fondamenti della cristallizzazione della matrice termoplastica

Basi molecolari della cristallizzazione dei polimeri

I termoplastici semicristallini derivano le loro proprietà distintive da un processo di autoassemblaggio gerarchico :

• Le catene polimeriche si ripiegano in strutture lamellari (spesse 10–20 nm) dopo il raffreddamento.
• Le lamelle si organizzano in regioni sferulitiche (fino a 100 μm di diametro) .

Grado di cristallinità (Xc) varia in genere dal 20 al 60% e dipende da:

• Mobilità della catena limitata a causa di rigidità della spina dorsale aromatica
• Nucleazione eterogenea all'interfaccia fibra-matrice
• Limitazioni cinetiche dovute a velocità di raffreddamento rapide

IL Equazione di Avrami descrive la cinetica di cristallizzazione:

Per PPS rinforzato con fibra di carbonio (CF/PPS) in condizioni isotermiche (225–240 °C), n ≈ 1,65–1,75, indicando una nucleazione mista influenzata dalle superfici delle fibre.

Interazione fibra-matrice e transcristallinità

Le fibre di carbonio agiscono come agenti nucleanti, formando un strato transcristallino (TCL) all'interfaccia fibra-matrice:

• Spessore TCL: 5–20 μm
• Formato quando:
  • La superficie della fibra fornisce siti di nucleazione eterogenei
  • I gradienti di temperatura promuovono crescita direzionale dei cristalli
  • I tassi di raffreddamento sono inferiori a soglia critica di tempra (~100 °C/min per PPS)

Effetto sulle prestazioni meccaniche :

• La resistenza al taglio interfacciale aumenta del 14,2%
• Un TCL eccessivamente spesso (>15 μm) può ridurre la tenacità

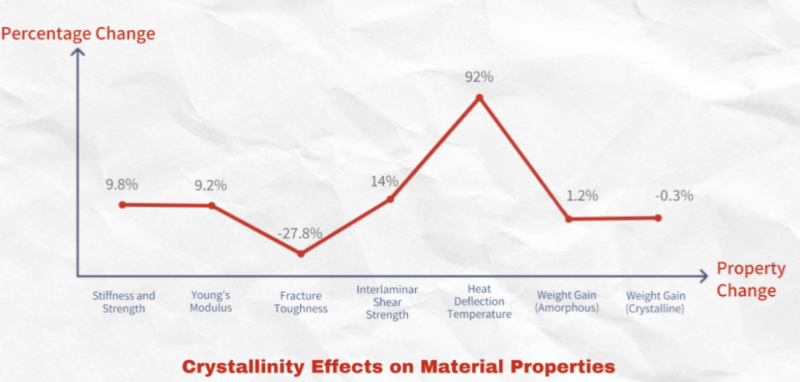

Relazioni tra cristallinità e proprietà

Prestazioni meccaniche

• Rigidità e resistenza: Cristallinità 51% → 62%: Modulo di immagazzinamento ↑ 9,8%, Modulo di Young ↑ 9,2% (non lineare oltre il 50%)
• Tenacità alla frattura: Cristallinità 17% → 44% riduce la tenacità della Modalità I del 27,8%; ottimale al 30-35%
• Proprietà interlaminari: Raffreddamento lento (0,5 °C/min) ↑ ILSS 14%; AFP ad alta velocità (>5 m/min) ↓ ILSS 18%

Stabilità termica e chimica

• Temperatura di ebollizione: 135 °C → 260 °C (20% → 60% Xc)
• Resistenza chimica: aumento di peso nell'immersione nel carburante 1,2% → 0,3%

Ottimizzazione dei parametri di elaborazione

Controllo della velocità di raffreddamento

Mantenere una corretta finestra di cristallizzazione bilancia le proprietà. Esempio: la temperatura dello stampo CF/PPS 87–270 °C consente la cristallizzazione isotermica. Laser 380 °C, stampo 120 °C → Xc 44,1%, tempo di ciclo ridotto dell'80%.

Effetti della temperatura della muffa

• Influisce sul gradiente di raffreddamento, sulla crescita dei cristalli e sugli stress residui
• Aumentando Ttool 40 °C → 120 °C si aumenta Xc 17,6% → 44,1%

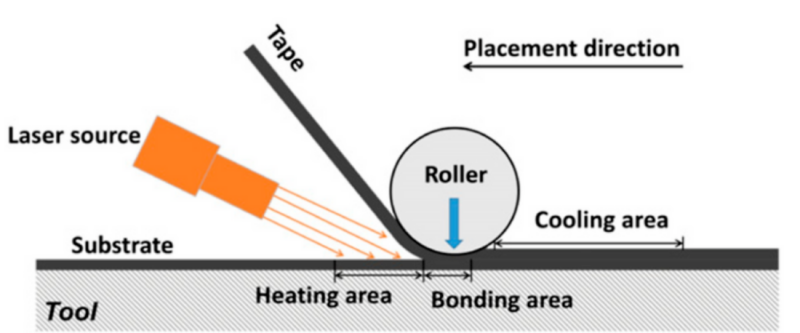

Input di energia laser e velocità di posizionamento

• Una temperatura laser più elevata fonde i microcristalli polimerici e migliora la mobilità

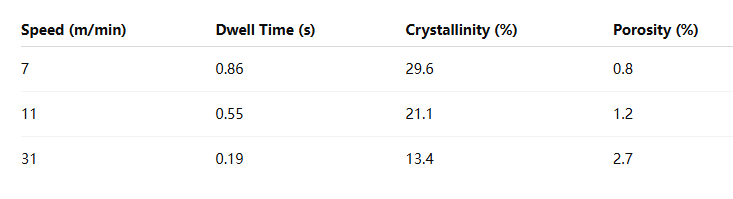

• Velocità di posizionamento: più veloce → cristallizzazione più breve → Xc inferiore
• La post-ricottura recupera il 60-80% di Xc

Tecniche di caratterizzazione avanzate

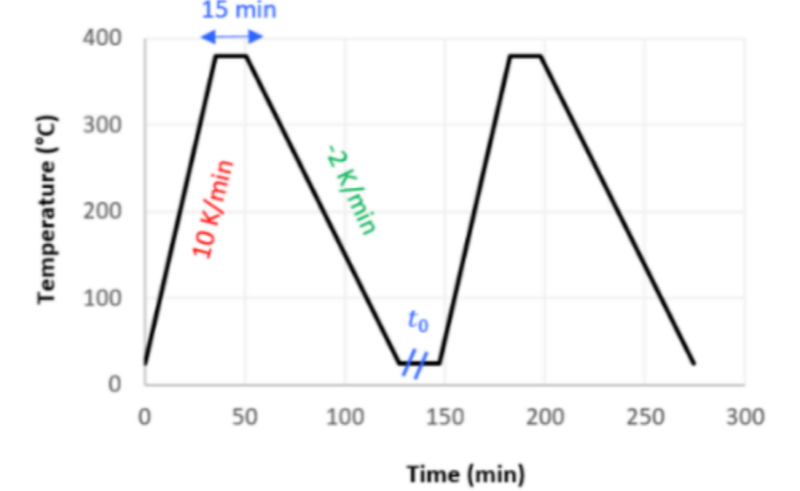

Calorimetria differenziale a scansione (DSC)

• Cristallizzazione a freddo (Tcc) durante il riscaldamento
• Picco di fusione (Tm)

Microscopia elettronica a scansione (SEM)

• Strati transcristallini da 5 a 15 μm lungo le fibre
• Sferuliti 10–50 μm
• Frattura interlaminare attraverso regioni amorfe
• EDS: arricchimento di zolfo nelle regioni cristalline

Diffrazione dei raggi X (XRD)

Funzione di orientamento di Herman:

TCL altamente orientato: f ≈ 0,8–0,9; Sferuliti in massa: f ≈ 0,2–0,3

Implementazione industriale

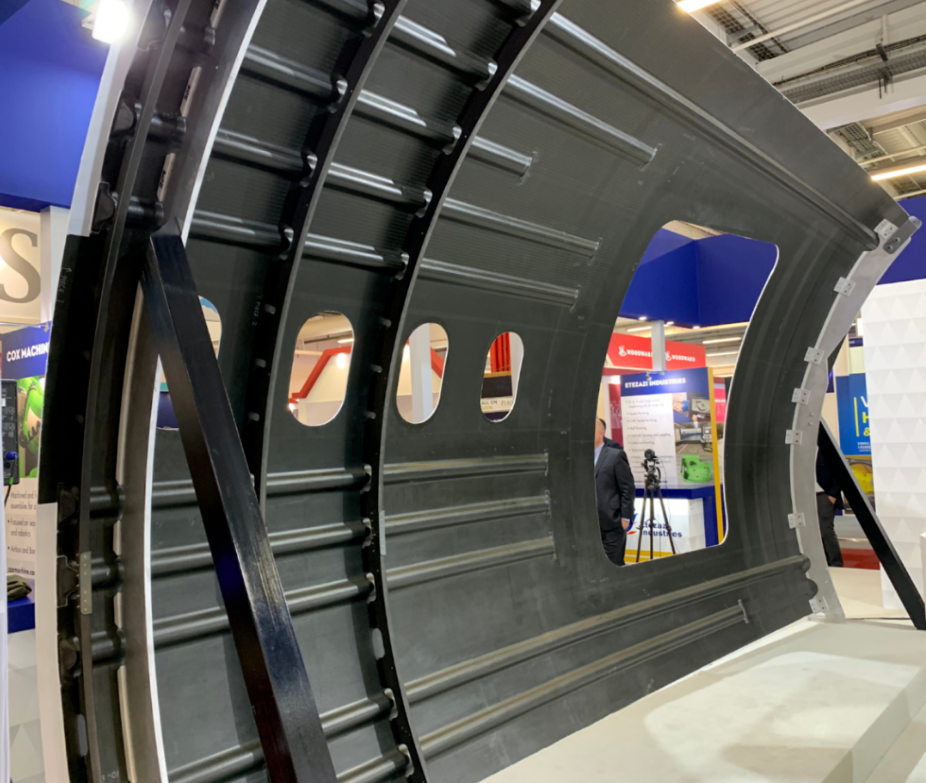

Aerospaziale – Pannelli della fusoliera CF/PEKK

Boeing 787 Dreamliner: CF/PEKK, Xc 35–40%

• Tempo di consolidamento ridotto dell'85%
• Peso ridotto del 12%
• Temperatura di servizio fino a 200 °C
• Laser 400 °C, Stampo 150 °C, Velocità 5 m/min, Raffreddamento 50 °C/min

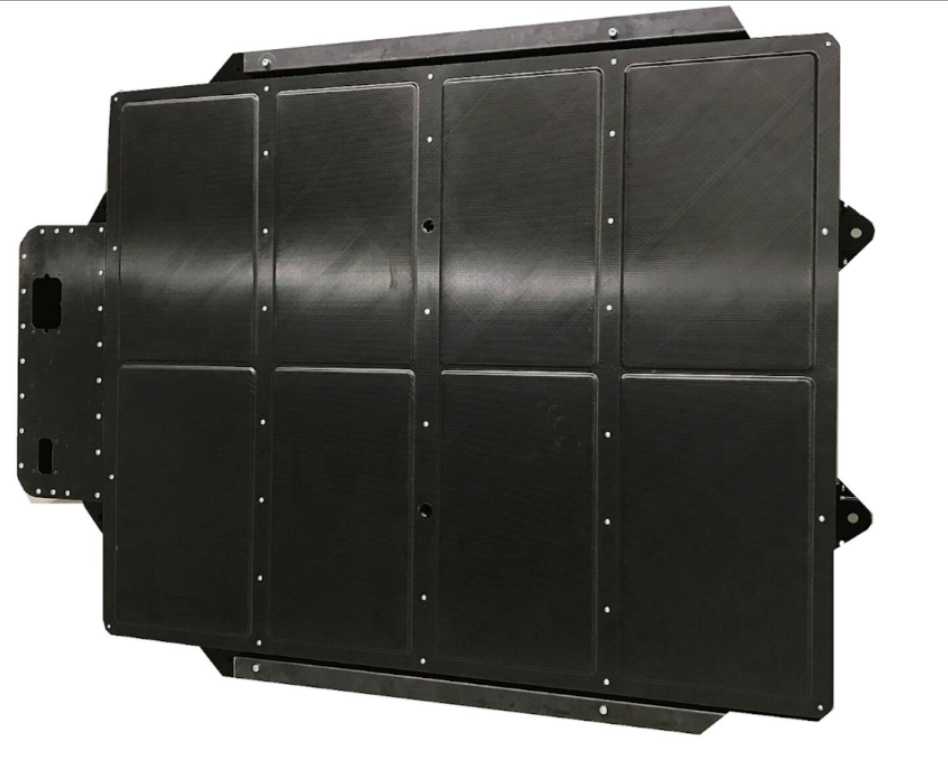

Automotive – Supporti per batterie CF/PPS

BMW i3: AFP CF/PPS, Xc 28%

• ILSS 45 MPa, tenacità all'impatto 8 kJ/m²
• Tempo di ciclo 30 s/strato
• Ricottura post-IR → Xc 35%

Direzioni future

• Apprendimento automatico: predire Xc con una precisione del 2%
• Nucleazione delle nanoparticelle: 0,5% in peso di ossido di grafene → cristallizzazione più rapida
• Monitoraggio in situ: i sensori Fiber Bragg rilevano Xc in tempo reale
• Mappatura morfologia-prestazioni: i gemelli digitali correlano la distribuzione degli sferuliti con la durata della fatica

Conclusione

Il controllo della cristallinità è fondamentale per le prestazioni dei compositi termoplastici. Regolando:

• Velocità di raffreddamento: 2,5–10.000 °C/min
• Temperatura dello stampo: 40–280 °C
• Velocità di posizionamento: 5–31 m/min
• Ottieni Xc: 17–62%

Tecnologie emergenti come l'apprendimento automatico e i sensori in situ possono ridurre i cicli di sviluppo del 70%, migliorando al contempo l'utilizzo dei materiali.
